3 নোট আইবিআর স্ট্যান্ডার্ড, EN স্ট্যান্ডার্ড, আইএসও স্ট্যান্ডার্ড স্টিল টিউব গঠনের মেশিন লাইন
টিউব গঠনের মেশিনের স্পেসিফিকেশন
1. পাইপ ও.ডি. ((রাউন্ড):31.8 মিমি- 88 মিমি
2দেয়ালের বেধঃ1.২-৩.৭৫ মিমি
3. দৈর্ঘ্যঃ ৪-১২ মিটার
4গতিঃ ১০০ মিটার/মিনিট
মৌলিক চাহিদাক্রেতাঃ
| স্টিলের স্ট্রিপ |
উপাদান |
নিম্ন কার্বন ইস্পাত, নিম্ন খাদ ইস্পাত:,σs≤345mpa,σb≤610mpa |
| আইডি |
Φ450 ~ Φ508mm |
| ওভারডোজ |
Φ600~1000mm |
| প্রস্থ |
১০০-২৮০ মিমি |
| বেধ |
1.২-৩.৭৫ মিমি |
| সর্বাধিক ওজন |
≤4500KGS |
বাজারের চাহিদা অনুযায়ী. আমরা স্ট্যান্ডার্ড মডেল দেওয়া হয় যেমন ব্লো, এবং এই আপনার রেফারেন্সের জন্য
শুধুমাত্র, উৎপাদন পরিসীমা এবং প্রধান প্রযুক্তিগত সামঞ্জস্য করা যেতে পারে যদি আপনার কোম্পানীর বিশেষ প্রয়োজন আছে।
| টিউব গঠনের মেশিন স্পেসিফিকেশন |
| মিল মডেল |
ওডি পরিসীমা (মিমি) |
বেধের পরিসীমা ((মিমি) |
লাইন গতি ((m/min) |
| ZY-16 |
7৬-১৬
|
0.3-1।0 |
120 |
| ZY-20 |
১০-২৫।4 |
0.3-1।5 |
120 |
| ZY-32 |
12.7-381 |
0.৬-১.8 |
120 |
| ZY-45 |
১৬-৫০।8 |
0.৭-২.0 |
110 |
| ZY-50 |
২০-৬৩5 |
0.৮-৩0 |
90 |
| ZY-60 |
25.৪-৭৬।2 |
1.০-৩।2 |
80 |
| ZY-76 |
31.৮-৮৮9 |
1.২-৩।75 |
80 |
| ZY-89 |
33.৪-১০১।6 |
1.২-৪।5 |
75 |
| ZY-125 |
50.৮-১৩০ |
2.০-৫0 |
60 |
| ZY-165 |
76.২-১৬৮ |
2.০-৬0 |
50 |
| ZY-219 |
88.9-219 |
2.০-৮0 |
50 |
| ZY-273 |
৮৯-২৭৩ |
3.০-১২।0 |
40 |
| ZY-325 |
৮৯-৩২৫ |
3.০-১২।7 |
40 |
| ZY-406 |
১১৪-৪০৬ |
4.০-১৬0 |
40 |
| ZY-508 |
২১৯-৫০৮ |
4.০-১৯।1 |
40 |
| ZY-610 |
২৭৩-৬১০ |
4.০-১৯।1 |
40 |
| ZY-660 |
২৭৩-৬৬০ |
4.০-২২ |
40 |
পণ্যের সংক্ষিপ্ত বিবরণ
আইএসও স্ট্যান্ডার্ড স্টিল পাইপ মিল একটি বড় আকারের টিউব উত্পাদন সমাধান যা অবকাঠামো প্রকল্প, কাঠামোগত প্রকৌশল,জল পরিবহন ব্যবস্থা, তেল ও গ্যাস সুবিধা এবং শিল্প পাইপলাইন নেটওয়ার্ক।
বিশ্বব্যাপী নির্মাণ ও শক্তি প্রকল্পের সম্প্রসারণ অব্যাহত থাকায়, বড় ব্যাসের ইস্পাত পাইপের চাহিদা উল্লেখযোগ্যভাবে বৃদ্ধি পেয়েছে।নির্মাতারা কেবলমাত্র মাত্রিক নির্ভুলতার প্রয়োজনীয়তা পূরণ করে না এমন পাইপগুলি তৈরি করতে হবে তবে আইএসওর মতো আন্তর্জাতিক মানের মানগুলিও মেনে চলতে হবেএএসটিএম, এন, এপিআই এবং বিএস স্পেসিফিকেশন।
প্রচলিত টিউব মিলগুলির সাথে তুলনা করে, বড় আকারের টিউব উত্পাদন স্থিতিশীলতা, ওয়েল্ডিং ধারাবাহিকতা, মাত্রা নিয়ন্ত্রণ এবং মান পরিদর্শন গঠনে বৃহত্তর চ্যালেঞ্জগুলি প্রবর্তন করে।
আমাদের বড় আকারের টিউব মিল মেশিনটি উন্নত রোল ফর্মিং প্রযুক্তি, উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং সিস্টেম, স্বয়ংক্রিয় মাপ সরঞ্জাম,এবং অনলাইন পরিদর্শন সমাধানগুলি চাহিদাপূর্ণ শিল্প অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য উত্পাদন কর্মক্ষমতা সরবরাহ করতে.
উপসংহার:বড় ব্যাসের ইস্পাত পাইপ উৎপাদনের জন্য,উৎপাদন স্থিতিশীলতা এবং আন্তর্জাতিক মানের সাথে সম্মতি দীর্ঘমেয়াদী লাভজনকতা এবং প্রকল্পের যোগ্যতা সাফল্য নির্ধারণের মূল কারণ.
কারণ
কেন বড় ব্যাসের পাইপ উৎপাদন আরো চ্যালেঞ্জিং?
বড় আকারের ইস্পাত পাইপ তৈরিতে ছোট বা মাঝারি আকারের টিউব তৈরির চেয়ে অনেক বেশি প্রযুক্তিগত জটিলতা জড়িত।
উচ্চতর গঠনমূলক শক্তি
পাইপ ব্যাসার্ধ এবং দেয়াল বেধ বৃদ্ধি হিসাবে, গঠনের লোড নাটকীয়ভাবে বৃদ্ধি।
এর ফলে হতে পারেঃ
- প্রান্তিক তরঙ্গ
- দুর্বল গোলাকারতা
- মাত্রার পরিবর্তন
- রোল পরিধান বৃদ্ধি
সঠিক রোল পাস ডিজাইন ছাড়া, পণ্যের ধারাবাহিকতা বজায় রাখা কঠিন হয়ে যায়।
ওয়েল্ডিং মানের ঝুঁকি
বড় ব্যাসের পাইপগুলি প্রায়শই সমালোচনামূলক অ্যাপ্লিকেশনগুলি যেমনঃ
- জল পরিবহন
- স্ট্রাকচারাল ইঞ্জিনিয়ারিং
- শিল্প প্রক্রিয়াকরণ
- জ্বালানি অবকাঠামো
কোন জোড়া ত্রুটি হতে পারেঃ
- ফুটো
- কাঠামোগত ত্রুটি
- প্রকল্প প্রত্যাখ্যান
- ব্যয়বহুল মেরামত
আন্তর্জাতিক মানের সম্মতি
আধুনিক প্রকল্পগুলির জন্য প্রায়শই নিম্নলিখিতগুলির সাথে সম্মতি প্রয়োজনঃ
- আইএসও মান
- এএসটিএম মান
- EN মান
- এপিআই স্পেসিফিকেশন
নির্মাতারা পুরো উৎপাদন সময় কঠোর মাত্রিক এবং যান্ত্রিক বৈশিষ্ট্য নিয়ন্ত্রণ বজায় রাখা আবশ্যক।
ক্রমবর্ধমান উপাদান খরচ
বড় আকারের পাইপ উৎপাদন প্রতি ইউনিট দৈর্ঘ্যে বেশি ইস্পাত ব্যবহার করে।
এমনকি ক্ষুদ্র স্ক্র্যাপ হারও উল্লেখযোগ্য আর্থিক ক্ষতির সৃষ্টি করতে পারে।
উপসংহার:বড় ব্যাসার্ধের টিউব উত্পাদন একটি বিশেষ উত্পাদন সিস্টেম প্রয়োজন যা একযোগে গঠনের, ঢালাই, আকার এবং পরিদর্শন নিয়ন্ত্রণ করতে সক্ষম।
সমাধান
সম্পূর্ণ বড় আকারের টিউব উত্পাদন সমাধান
আমাদের আইএসও-সম্মত টিউব মিলটি বিশেষভাবে বড় ব্যাসের ইস্পাত পাইপ উৎপাদনের জন্য ডিজাইন করা হয়েছে।
উন্নত রোল ফর্মিং প্রযুক্তি
সুনির্দিষ্ট রোল পাস ডিজাইন ধীরে ধীরে এবং নিয়ন্ত্রিত উপাদান বিকৃতি নিশ্চিত করে।
এর সুবিধাগুলির মধ্যে রয়েছেঃ
- আরও ভাল গোলাকারতা
- অভ্যন্তরীণ চাপ হ্রাস
- উন্নত মাত্রিক সামঞ্জস্য
- স্ক্র্যাপের হার কম
হাই ফ্রিকোয়েন্সি ওয়েল্ডিং সিস্টেম
ইন্টিগ্রেটেড এইচএফ ওয়েল্ডিং সিস্টেম প্রদান করেঃ
- স্থিতিশীল তাপ ঘনত্ব
- গভীর সোল্ডার অনুপ্রবেশ
- উচ্চ সিলিং শক্তি
- সামঞ্জস্যপূর্ণ ওয়েল্ডিং গুণমান
এটি বড় ব্যাসের কাঠামোগত এবং ট্রান্সমিশন পাইপগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ।
যথার্থ আকার এবং সোজা
আকার নির্ধারণ বিভাগে নিয়ন্ত্রকঃ
- বাইরের ব্যাসার্ধ
- ওভালিটি
- সরলতা
- চূড়ান্ত মাত্রা সহনশীলতা
সঠিক আকার নির্ধারণ প্রকল্পের সাইটগুলিতে ইনস্টলেশন কর্মক্ষমতা উন্নত করে।
অনলাইন গুণমান পরিদর্শন
ঐচ্ছিক পরিদর্শন সিস্টেমের মধ্যে রয়েছেঃ
- আল্ট্রাসোনিক টেস্টিং (UT)
- এডি কারেন্ট টেস্টিং (ইসিটি)
- হাইড্রোস্ট্যাটিক পরীক্ষা
- ওয়েল্ড সিউম মনিটরিং
- ব্যাসার্ধ পরিমাপ সিস্টেম
এই সিস্টেমগুলো আন্তর্জাতিক প্রকল্পের প্রয়োজনীয়তা পূরণে সহায়তা করে।
ইন্টেলিজেন্ট অটোমেশন সিস্টেম
পিএলসি-ভিত্তিক নিয়ন্ত্রণগুলি নিম্নলিখিতগুলি সক্ষম করেঃ
- উৎপাদন পর্যবেক্ষণ
- রেসিপি ব্যবস্থাপনা
- অটোমেটিক ডায়াগনস্টিক
- রিয়েল-টাইম ডেটা রেকর্ডিং
এটি উৎপাদন দক্ষতা বৃদ্ধি করে এবং অপারেটর নির্ভরতা হ্রাস করে।
বিশেষ উল্লেখ
| প্যারামিটার |
স্পেসিফিকেশন |
| পাইপ ব্যাসার্ধ পরিসীমা |
Φ১১৪ মিমি Φ৩২৫ মিমি |
| প্রাচীর বেধ পরিসীমা |
3.0 মিমি ∙ 12.7 মিমি |
| উপাদান প্রকার |
কার্বন ইস্পাত / নিম্ন খাদ ইস্পাত |
| ইস্পাত গ্রেড |
এএসটিএম, এপিআই, এন, আইএসও গ্রেড |
| ওয়েল্ডিং পদ্ধতি |
উচ্চ ফ্রিকোয়েন্সি ERW |
| উৎপাদন গতি |
৬০ মিটার/মিনিট পর্যন্ত |
| পাইপের আকৃতি |
গোলাকার পাইপ |
| নিয়ন্ত্রণ ব্যবস্থা |
পিএলসি + এইচএমআই |
| ফ্লাইং স |
স্বয়ংক্রিয় ফ্লাইং স |
| পরিদর্শন বিকল্প |
ইউটি / ইসিটি / হাইড্রো টেস্ট |
| পাওয়ার সাপ্লাই |
৩৮০ ভোল্ট / ৫০ হার্জ / ৩ ফেজ |
| বার্ষিক সক্ষমতা |
১৫০,০০০ টন পর্যন্ত |
মেশিন কনফিগারেশন গ্রাহকের প্রয়োজনীয়তা এবং লক্ষ্য মান অনুযায়ী কাস্টমাইজ করা যেতে পারে।
প্রয়োগ
জল পরিবহন পাইপলাইন
বড় ব্যাসের ইস্পাত পাইপগুলি পৌরসভা এবং শিল্প জল পরিবহন সিস্টেমের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
স্ট্রাকচারাল ইঞ্জিনিয়ারিং
নিম্নলিখিত ক্ষেত্রে ব্যবহৃত কাঠামোগত পাইপ প্রস্তুত করেঃ
- উঁচু বিল্ডিং
- স্টেডিয়াম
- সেতু
- শিল্প প্রতিষ্ঠান
তেল ও গ্যাস অবকাঠামো
প্রসারিত এবং মধ্য প্রসারিত শক্তি প্রকল্পে ব্যবহৃত ট্রান্সমিশন পাইপ উত্পাদন করার জন্য উপযুক্ত।
শিল্প প্রক্রিয়াকরণ কারখানা
রাসায়নিক উদ্ভিদ, বিদ্যুৎ কেন্দ্র এবং উত্পাদন সুবিধা যা টেকসই পাইপলাইন সিস্টেমের প্রয়োজন।
পুনর্নবীকরণযোগ্য শক্তি প্রকল্প
বড় ইস্পাত পাইপ ক্রমবর্ধমানভাবে ব্যবহৃত হয়ঃ
- বায়ু শক্তির অবকাঠামো
- সৌরশক্তি প্রকল্প
- হাইড্রোজেন পরিবহন ব্যবস্থা
পাবলিক অবকাঠামো উন্নয়ন
বিশ্বব্যাপী পরিবহন, ইউটিলিটি এবং পৌর নির্মাণ প্রকল্পগুলিকে সমর্থন করে।
কিভাবে কাজ করে
বড় ব্যাসের ইস্পাত পাইপ উত্পাদন প্রক্রিয়া
ধাপ ১ঃ কয়েল লোডিং
স্টিলের রোলস আনরোলারের উপর লোড করা হয়।
ধাপ ২: শেয়ারিং এবং ওয়েল্ডিং শেষ করুন
ক্রমাগত উত্পাদন সক্ষম করার জন্য কয়েল শেষগুলি একত্রিত করা হয়।

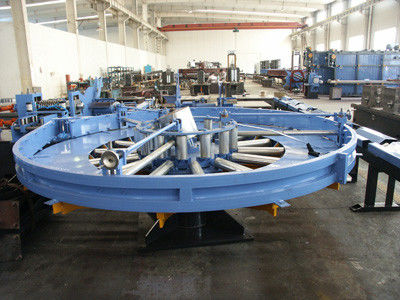

ধাপ ৩ঃ অ্যাককুলেটর সঞ্চয়
ব্যাটারিটি অবিচ্ছিন্ন স্ট্রিপ ফিডিং বজায় রাখে।
ধাপ ৪ঃ রোল গঠন
স্ট্রিপটি একাধিক গঠনের স্ট্যান্ডের মধ্য দিয়ে যায় এবং ধীরে ধীরে একটি টিউবুলার আকারে পরিণত হয়।
ধাপ ৫ঃ উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং
এইচএফ ওয়েল্ডিং নিয়ন্ত্রিত তাপমাত্রা এবং চাপের অবস্থার অধীনে স্ট্রিপ প্রান্তগুলিকে একত্রিত করে।
ধাপ ৬ঃ ওয়েল্ডিং মণু অপসারণ
অভ্যন্তরীণ এবং বাহ্যিক ওয়েল্ড মরীচিকা প্রয়োজন হলে সরানো হয়।
৭ম ধাপঃ আকার নির্ধারণ এবং সোজা করা
পাইপটি মাত্রিক ক্যালিব্রেশনের জন্য আকারের বিভাগে প্রবেশ করে।
পদক্ষেপ ৮ঃ পরিদর্শন
অনলাইন টেস্টিং সিস্টেমগুলি ঝালাইয়ের গুণমান এবং মাত্রিক নির্ভুলতা যাচাই করে।
ধাপ ৯: উড়ন্ত তীর কাটা
পাইপটি নির্দিষ্ট দৈর্ঘ্যে কাটা হয়।
ধাপ ১০ঃ প্যাকেজিং এবং শিপিং
সমাপ্ত পাইপগুলি প্রকল্প বিতরণ বা ডাউনস্ট্রিম প্রক্রিয়াকরণের জন্য প্রস্তুত করা হয়।
কীভাবে বেছে নেবেন
কিভাবে সঠিক বড় আকারের টিউব মিল মেশিন নির্বাচন করবেন
প্রয়োজনীয় পাইপ ব্যাসের পরিসীমা নির্ধারণ করুন
আপনার প্রধান পণ্যের মাত্রা এবং ভবিষ্যতে সম্প্রসারণ পরিকল্পনা উপর ভিত্তি করে একটি মেশিন নির্বাচন করুন।
প্রযোজ্য মানদণ্ড বিবেচনা করুন
আইএসও, এপিআই, এএসটিএম, বা এন সম্মতি প্রয়োজন প্রকল্প অতিরিক্ত পরীক্ষার সরঞ্জাম প্রয়োজন হতে পারে।
বার্ষিক উৎপাদন ক্ষমতা মূল্যায়ন করুন
উৎপাদন গতি এবং মিলের আকার নির্বাচন করার আগে প্রত্যাশিত বার্ষিক উৎপাদন নির্ধারণ করুন।
পর্যালোচনা উপাদান স্পেসিফিকেশন
উচ্চতর শক্তির ইস্পাত শ্রেণীর জন্য শক্তিশালী গঠনের এবং ldালাই সিস্টেম প্রয়োজন।
পরিদর্শন প্রয়োজনীয়তা মূল্যায়ন করুন
অনেক অবকাঠামো প্রকল্পের জন্য নিম্নলিখিতগুলি প্রয়োজনঃ
- হাইড্রোস্ট্যাটিক পরীক্ষা
- অতিস্বনক পরিদর্শন
- এডি বর্তমান পরীক্ষা
ইন্টিগ্রেটেড ইন্সপেকশন সিস্টেম নির্বাচন করে প্রতিযোগিতামূলকতা বাড়ানো সম্ভব।
সুপারিশঃকেবলমাত্র বর্তমান উৎপাদন পরিমাণের পরিবর্তে দীর্ঘমেয়াদী প্রকল্পের প্রয়োজনীয়তার ভিত্তিতে একটি টিউব মিল চয়ন করুন।
কেন Zhongyue ধাতুবিদ্যা সরঞ্জাম চয়ন
বিশেষায়িত টিউব মিল উৎপাদন অভিজ্ঞতা
ঝাংজিয়াগাং ঝংইউ ধাতুবিদ্যা সরঞ্জাম প্রযুক্তি কোং, লিমিটেড নিম্নলিখিতগুলি সরবরাহ করেঃ
- ERW পাইপ মিলস
- বড় ব্যাসের টিউব মিলস
- এপিআই পাইপ উৎপাদন লাইন
- স্কয়ার মিলগুলিতে সরাসরি গঠনের জন্য
ইঞ্জিনিয়ারিং দক্ষতা
আমাদের পরিষেবাগুলির মধ্যে রয়েছেঃ
- রোল পাস ডিজাইন
- উৎপাদন লাইন পরিকল্পনা
- ইনস্টলেশন তত্ত্বাবধান
- কমিশনিং সহায়তা
- প্রযুক্তিগত প্রশিক্ষণ
বিশ্বব্যাপী প্রকল্পের অভিজ্ঞতা
আমাদের সরঞ্জামগুলি সফলভাবে গ্রাহকদের কাছে সরবরাহ করা হয়েছেঃ
- ভারত
- রাশিয়া
- মধ্যপ্রাচ্য
- আফ্রিকা
- দক্ষিণ-পূর্ব এশিয়া
- দক্ষিণ আমেরিকা
নির্ভরযোগ্য গুণমান নিশ্চিতকরণ
স্থিতিশীল ক্ষেত্রের কর্মক্ষমতা নিশ্চিত করার জন্য প্রতিটি উত্পাদন লাইন চালানের আগে পরীক্ষা এবং পরিদর্শন করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1এই মেশিন কত বড় পাইপ তৈরি করতে পারে?
মেশিনটি সাধারণত চূড়ান্ত কনফিগারেশনের উপর নির্ভর করে Φ114 মিমি থেকে Φ325 মিমি পর্যন্ত বৃত্তাকার ইস্পাত পাইপ উত্পাদন করতে পারে।
2উৎপাদন লাইন কি আইএসও মানদণ্ড মেনে চলতে পারে?
হ্যাঁ. সরঞ্জামটি আইএসও প্রয়োজনীয়তা অনুসারে উত্পাদন সমর্থন করার জন্য ডিজাইন করা হয়েছে এবং এএসটিএম, এন, এপিআই এবং অন্যান্য আন্তর্জাতিক মানগুলির জন্য কনফিগার করা যেতে পারে।
3কোন শিল্পে বড় ব্যাসের ইস্পাত পাইপ ব্যবহার করা হয়?
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে জল পরিবহন, কাঠামোগত প্রকৌশল, তেল ও গ্যাস অবকাঠামো, শিল্প প্রক্রিয়াকরণ এবং পুনর্নবীকরণযোগ্য শক্তি প্রকল্প।
4কোন পরিদর্শন ব্যবস্থা আছে?
ঐচ্ছিক সিস্টেমগুলির মধ্যে রয়েছে আল্ট্রাসোনিক টেস্টিং (ইউটি), এডি কারেন্ট টেস্টিং (ইসিটি), হাইড্রোস্ট্যাটিক টেস্টিং, ওয়েল্ড সিম মনিটরিং এবং মাত্রিক পরিমাপ সিস্টেম।
5- মেশিনটি কাস্টমাইজ করা যাবে?
হ্যাঁ, ব্যাসার্ধ, প্রাচীরের বেধ, উৎপাদন গতি, অটোমেশন স্তর এবং পরিদর্শন সরঞ্জামগুলি প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যায়।
সিদ্ধান্ত
বড় ব্যাসাকার ইস্পাত পাইপ উৎপাদনের জন্য একটি স্ট্যান্ডার্ড টিউব মিলের মাত্রা বাড়ানোর চেয়ে বেশি কিছু প্রয়োজন।কঠোর মাত্রিক নির্ভুলতাএকটি আইএসও স্ট্যান্ডার্ড বড় আকারের টিউব মিল মেশিন একটি সম্পূর্ণ উত্পাদন সমাধান প্রদান করে যা আধুনিক অবকাঠামো, শক্তি,উৎপাদনশীলতা এবং পণ্য নির্ভরযোগ্যতা সর্বাধিকীকরণের সাথে সাথে শিল্প প্রকল্প.
