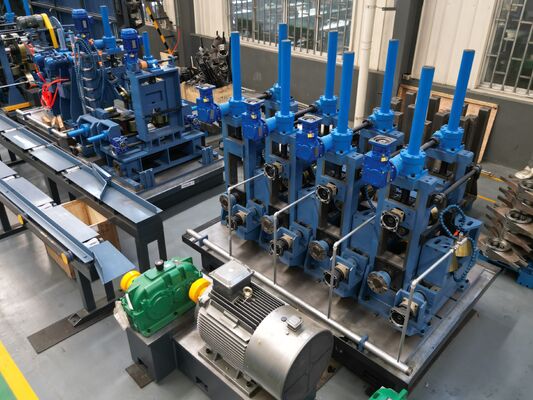

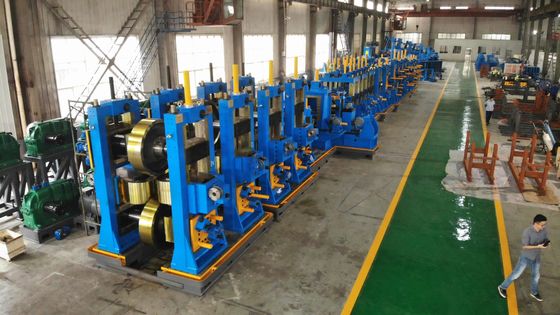

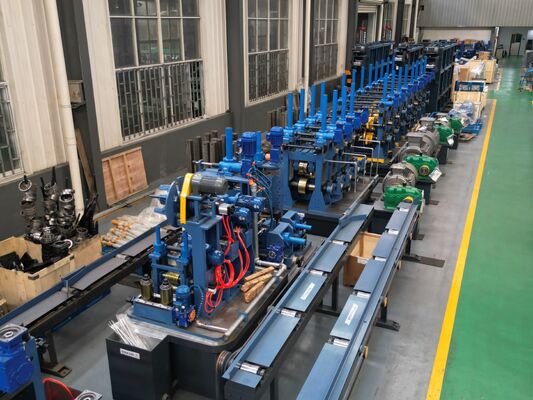

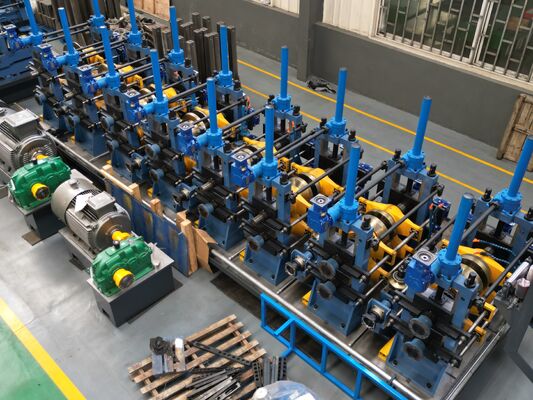

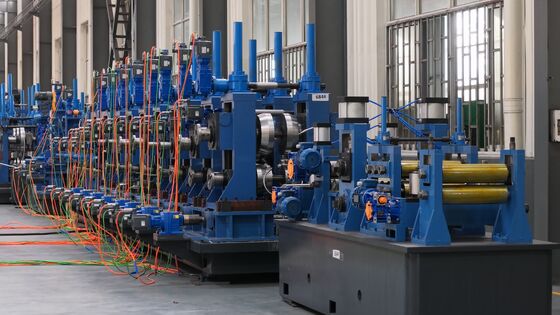

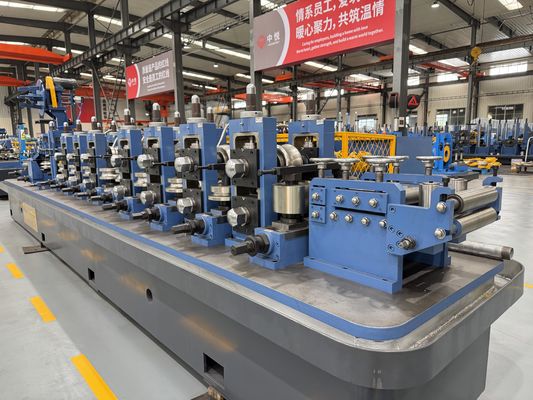

ZY20 স্ট্রাকচারাল টিউব মিল মেশিন φ10-26mm গোলাকার ইস্পাত পাইপ 0.4-1.5mm 90m/min HF ওয়েল্ডিং লাইন

হালকা কাঠামোগত টিউবে মাত্রিক অস্থিরতা

ফ্রেম, র‍্যাক এবং হালকা নির্মাণের জন্য কাঠামোগত টিউবকে সোজা এবং গোলাকার রাখতে হবে যাতে জয়েন্টগুলি বর্গাকারভাবে একত্রিত হয়। φ10-26মিমি সেকশন উৎপাদনকারী মিলগুলি প্রায়শই প্রান্তের ফ্লেয়ার, বক্রতা এবং ওয়েল্ডের কাছে দেয়ালের পাতলা হওয়া দেখতে পায়, যা অ্যাসেম্বলি রিওয়ার্ক বাড়ায় এবং লোডের অধীনে সমাপ্ত ফ্রেমকে দুর্বল করে।

হালকা কাঠামোগত টিউব কেন আকৃতি হারায়

একক-ব্যাসার্ধের ফর্মিং স্ট্রিপের প্রান্তকে অতিরিক্ত কাজ করে এবং ঢেউ তৈরি করে, যখন একটি আনগাইডেড সিম অসম ওয়েল্ড ফিউশন এবং দেয়ালের পাতলা হওয়া তৈরি করে। অবশিষ্ট তাপ যা যথেষ্ট দ্রুত সরানো হয় না তা শরীরকে গোলাকার এবং বাঁকা করে তোলে এবং ক্ষয়প্রাপ্ত রোল শ্যাফ্টগুলি সময়ের সাথে সাথে পাসের প্রোফাইল পরিবর্তন করতে দেয়।

ZY20 কাঠামোগত টিউব মিল সমাধান

একটি 7-রোল লেভেলার এবং ডাবল-রেডিয়াস পাস 5-স্ট্যান্ড রাফ প্লাস 3-স্ট্যান্ড ফিনিশ ফর্মিং স্ট্রিপকে সমানভাবে আকার দেয়, তাই ওয়েল্ডটি ফ্ল্যাট এবং কেন্দ্রীভূতভাবে সিম গাইডে প্রবেশ করে।

ডেডিকেটেড সিম গাইডেন্স স্কুইজ ওয়েল্ডিং সহ সম্পূর্ণ ফিউশন দেয় দেয়ালের পাতলা হওয়া ছাড়াই, এবং ≥10 টন/ঘন্টা স্প্রে প্লাস ওভারফ্লো-পুল কুলিং 6+6 সাইজিং ট্রেনের আগে গোলাকারতা লক করে।

একটি 4-রোল টার্ক হেড উড়ন্ত করাতের আগে সমাপ্ত সেকশনকে সোজা করে, 90 মিটার/মিনিট পর্যন্ত সোজা, বর্গাকার-প্রস্তুত টিউব সরবরাহ করে।

ZY20 টিউব মিলের প্রযুক্তিগত স্পেসিফিকেশন

সম্পূর্ণ অবিচ্ছিন্ন উৎপাদন প্রক্রিয়া

প্রতিটি ZY20 কয়েল থেকে সমাপ্ত কাট টিউব পর্যন্ত একটি অবিচ্ছিন্ন প্রবাহ চালায়। একটি আনকয়েলার একটি 7-রোল প্রিসিশন লেভেলার দিয়ে স্ট্রিপ ফিড করে যা কয়েল-সেট অপসারণ করে, তারপর ডাবল-রেডিয়াস ফর্মিং 5 রাফ এবং 3 ফিনিশ স্ট্যান্ডে প্রান্তের ঢেউ ছাড়াই এটিকে আকার দেয়। একটি 100 কিলোওয়াট সলিড-স্টেট HF ওয়েল্ডার একটি ডেডিকেটেড সিম গাইড সহ স্কুইজ চাপের অধীনে সিম ফিউজ করে, এবং একটি স্বয়ংক্রিয় বাইরের-বার ইউনিট অবিলম্বে বিড পরিষ্কার করে। ≥10 টন/ঘন্টা স্প্রে প্লাস ওভারফ্লো-পুল কুলিং আকার লক করে, 6-অনুভূমিক + 6-উল্লম্ব সাইজিং ট্রেন ব্যাস সেট করে, এবং একটি 4-রোল টার্ক হেড মাইক্রোকম্পিউটার ফ্লাইং স এর আগে টিউবকে সোজা করে যা 4–8 মিটার দৈর্ঘ্য ±3 মিমি পর্যন্ত কাটে। ওভারলোড-সুরক্ষিত স্ট্যান্ড এবং 42CrMo হার্ডেনড শ্যাফ্ট দীর্ঘ রান জুড়ে পুরো লাইনটিকে স্থিতিশীল রাখে।

ZY20 কাঠামোগত টিউব মিল কোথায় প্রয়োগ করা হয়

হালকা কাঠামোগত ফ্রেমিং, র‍্যাক এবং ডিসপ্লে স্ট্রাকচার, হ্যান্ড্রেল এবং ব্যালুস্ট্রেড কম্পোনেন্ট, গ্রিনহাউস এবং হালকা নির্মাণ সেকশন φ10-26মিমি গোলাকার টিউবে।

একটি কাঠামোগত টিউব মিল কিভাবে নির্বাচন করবেন

আপনার OD এবং দেয়ালকে ZY20 উইন্ডো φ10-26মিমি এবং 0.4-1.5মিমি এর সাথে মেলান, আপনার অ্যাসেম্বলির জন্য প্রয়োজনীয় সোজা এবং গোলাকারতা সংজ্ঞায়িত করুন, তারপর ইনস্টলেশনের আগে HR, CR বা গ্যালভানাইজড কয়েল এবং ইউটিলিটি সাপ্লাই নিশ্চিত করুন।

ইনস্টলেশন, সাপোর্ট এবং বিক্রয়োত্তর সেবা

ZY20 একটি টার্নকি প্যাকেজ হিসাবে শিপিং করা হয় যেখানে লেআউট এবং ফাউন্ডেশন ড্রয়িং থাকে যাতে আপনি ডেলিভারির আগে সাইট প্রস্তুত করতে পারেন। ইঞ্জিনিয়ার-নেতৃত্বাধীন অন-সাইট ইনস্টলেশন এবং কমিশনিং লাইনটিকে রেটেড আউটপুটে নিয়ে আসে, অপারেটর প্রশিক্ষণের মাধ্যমে একটি চলমান মিল হস্তান্তর করা হয়। খুচরা যন্ত্রাংশ সমর্থন সহ এক বছরের ওয়ারেন্টি বিনিয়োগ রক্ষা করে, এবং যেহেতু লাইনটি HR, CR এবং গ্যালভানাইজড কয়েল গ্রহণ করে, আপনি পুনরায় সরঞ্জাম ছাড়াই পরিবর্তনশীল উপকরণের খরচ এবং বাজারের চাহিদার সাথে খাপ খাইয়ে নিতে পারেন।

ZY20 কাঠামোগত টিউব মিল সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

সমাপ্ত টিউব কতটা সোজা?

4-রোল টার্ক হেড বর্গাকার, অ্যাসেম্বলি-প্রস্তুত অংশগুলির জন্য ফ্লাইং স এর সামনে সেকশনকে সোজা করে।

ওয়েল্ড কি দেয়াল পাতলা করে?

না — পজিটিভ সিম গাইডেন্স প্লাস স্কুইজ ওয়েল্ডিং স্থানীয় দেয়ালের পাতলা হওয়া ছাড়াই সম্পূর্ণ ফিউশন বজায় রাখে।

এটি কি সেকশন চালাতে পারে?

φ10-26মিমি থেকে গোলাকার টিউব; আপনার নির্দিষ্ট প্রোফাইলের জন্য পাসের ডিজাইন আলোচনা করা যেতে পারে।
