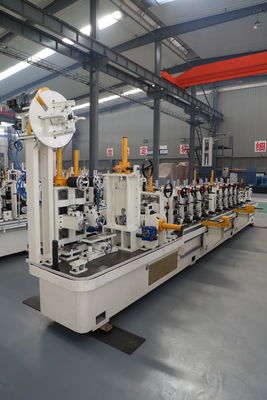

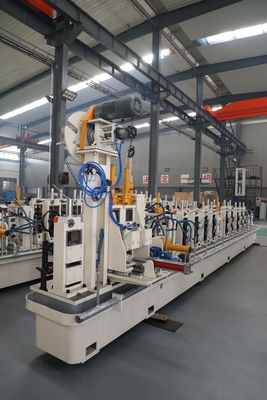

ZY20 রোল ফর্মিং টিউব মিল মেশিন φ10-26 মিমি ছোট ব্যাস স্টিল পাইপ 0.4-1.5 মিমি 90 মি/মিনিট

টিউব গঠনের সময় এজ ওয়েভ এবং অস্থিরতা

প্রতিটি টিউব ত্রুটি গঠনের বিভাগে শুরু হয়। প্রান্ত তরঙ্গ, স্ট্রিপ camber এবং অসম বাঁক স্ট্রিপ ওয়েল্ড অফ-কেন্দ্র মধ্যে জোর, ডিম্বাকৃতির, ঢেউযুক্ত বা বিভক্ত টিউব উত্পাদন।প্রতিটি রোল পরিবর্তনের জন্য স্থিতিশীল স্ট্রিপ বর্জ্য উপাদান.

কেন ছাঁচনির্মাণের ফলে প্রান্তিক তরঙ্গ উৎপন্ন হয়

স্ট্রিপ যা কয়েল-সেট বা ক্যাম্বার বাঁকগুলির সাথে গঠনের বিভাগে প্রবেশ করে এবং একক ব্যাসার্ধের পাসটি প্রান্তে বিকৃতিকে কেন্দ্রীভূত করে। রুক্ষ এবং সমাপ্তি স্ট্যান্ডগুলির উপর প্রগতিশীল আকৃতি ছাড়াই,ঝালাইয়ের আগে প্রান্তটি বন্ধ হয়ে যায় এবং সেটটি ভুলভাবে পৌঁছে যায়।

ZY20 রোল ফর্মিং টিউব মিল সমাধান

একটি 7-রোল সুনির্দিষ্ট স্তরিতকারী কয়েল সেটটি সরিয়ে দেয় এবং স্ট্রিপটি সমতল করে, প্রতিটি পাস জন্য একটি স্থিতিশীল শুরু তৈরি করে।

নীচের লাইনের অনুভূমিক রোলার ভিত্তিতে ডাবল-রেডিয়াস পাস ডিজাইনটি স্ট্রিপটিকে নরমভাবে আকৃতি দেয়, যখন 5-স্ট্যান্ড রুক্ষ প্লাস 3-স্ট্যান্ড ফিনিসটি প্রান্ত তরঙ্গ ছাড়াই ধীরে ধীরে বৃত্তাকারটি সম্পূর্ণ করে।

ওভারলোড-সুরক্ষিত অনুভূমিক স্ট্যান্ড এবং 42CrMo শক্ত শ্যাফ্টগুলি পাসটি স্থিতিশীল রাখে, যাতে স্ট্রিপটি সোল্ডারে কেন্দ্রীভূত এবং সম্পূর্ণ ফিউশনের জন্য প্রস্তুত হয়।

ZY20 টিউব মিলের প্রযুক্তিগত বৈশিষ্ট্য

সম্পূর্ণ অবিচ্ছিন্ন উৎপাদন প্রক্রিয়া

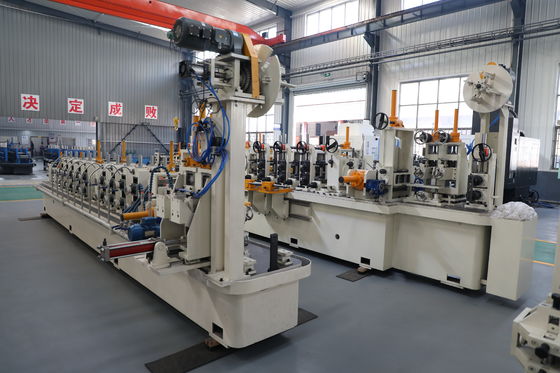

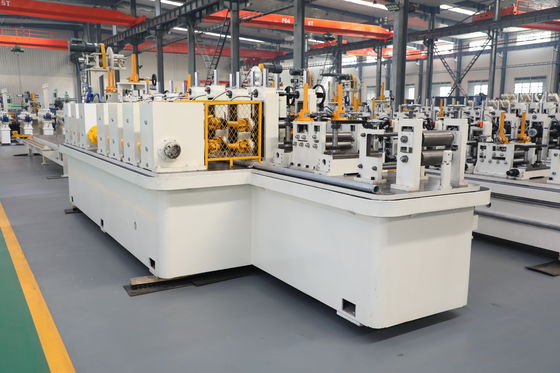

প্রতিটি ZY20 রোল থেকে সমাপ্ত কাটা টিউব থেকে এক অবিচ্ছিন্ন প্রবাহ চালায়। একটি uncoiler একটি 7-রোল স্পষ্টতা স্তরিতকারী মাধ্যমে স্ট্রিপ ফিড, যা রোল সেট অপসারণ,তারপর ডাবল-রেডিয়াম গঠন এটি 5 রুক্ষ এবং 3 প্রান্ত তরঙ্গ ছাড়া সমাপ্তি স্ট্যান্ড মধ্যে গঠিতএকটি ১০০ কিলোওয়াট সলিড স্টেট এইচএফ ওয়েল্ডার একটি নির্দিষ্ট সিউম গাইডের সাহায্যে চাপ চাপের অধীনে সিউমটি ফিউজ করে এবং একটি স্বয়ংক্রিয় বাহ্যিক-বুর ইউনিট অবিলম্বে মণির পরিষ্কার করে।≥10 টন/ঘন্টা স্প্রে প্লাস ওভারফ্লো-পুল কুলিং আকৃতি লক করে, 6-অনুভূমিক + 6-উল্লম্ব ডিজাইনিং ট্রেনটি ব্যাসার্ধটি সেট করে এবং মাইক্রো কম্পিউটার ফ্লাইং স্যারের আগে একটি 4-রোল তুর্ক মাথাটি টিউবটি সোজা করে 4 ′′ 8 মিমি দৈর্ঘ্য ± 3 মিমি কেটে দেয়।ওভারলোড-সুরক্ষিত স্ট্যান্ড এবং 42CrMo শক্ত শ্যাফ্ট দীর্ঘ রান জুড়ে সমগ্র লাইন স্থিতিশীল রাখা.

যেখানে ZY20 রোল গঠন টিউব মিল প্রয়োগ করা হয়

যথার্থতা, আসবাবপত্র এবং কাঠামোগত টিউব যেখানে স্থিতিশীল গঠনের এবং সমতল স্ট্রিপ প্রবেশ weld গুণমান এবং চূড়ান্ত বৃত্তাকারতা নির্ধারণ করে।

রোল ফর্মিং টিউব মিল কিভাবে নির্বাচন করবেন

প্রথমে লেভেলার রোল কাউন্ট এবং পাস ডিজাইনটি পরীক্ষা করুন ZY20 7-রোল লেভেলিং এবং ডাবল-রেডিয়াস ফর্মিং ব্যবহার করে। OD এবং প্রাচীরটি φ10-26mm / 0.4-1.5mm এর সাথে মেলে,এবং আপনার প্রোফাইলের জন্য স্ট্যান্ড কনফিগারেশন নিশ্চিত করুন.

ইনস্টলেশন, সাপোর্ট এবং বিক্রির পর

ZY20 একটি টার্নকি প্যাকেজ হিসাবে সরবরাহ করা হয় যাতে আপনি বিতরণ করার আগে সাইটটি প্রস্তুত করতে পারেন। ইঞ্জিনিয়ার নেতৃত্বাধীন সাইট ইনস্টলেশন এবং কমিশনিং লাইনটিকে নামমাত্র আউটপুট নিয়ে আসে,একটি চলমান মিল হস্তান্তর করার জন্য অপারেটর প্রশিক্ষণ সঙ্গে। একটি এক বছরের ওয়ারেন্টি খুচরা যন্ত্রাংশ সমর্থন বিনিয়োগ রক্ষা করে, এবং কারণ লাইন HR, CR এবং galvanized coil গ্রহণ,আপনি re-tooling ছাড়া পরিবর্তন উপাদান খরচ এবং বাজারের চাহিদা মানিয়ে নিতে পারেন.

ZY20 রোল ফর্মিং টিউব মিল সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

জেডওয়াই২০ কিভাবে এজ ওয়েভকে প্রতিরোধ করে?

একটি 7-রোল লেভেলার প্লাস ডাবল-রেডিয়াস পাস এবং 5 + 3 স্ট্যান্ড গঠনকারী স্ট্রিপটি ধীরে ধীরে আকৃতি দেয়।

ফর্মিং স্ট্যান্ডের বিন্যাস কি?

৫টি রুক্ষ স্ট্যান্ড + ৩টি ফিনিস স্ট্যান্ড নিয়ন্ত্রিত পর্যায়ে রাউন্ডটি সম্পূর্ণ করে।

ডাবল রেডিয়াস পাস কেন?

তারা স্ট্রিপ জুড়ে বাঁক বিতরণ পরিবর্তে প্রান্তে এটি কেন্দ্রীভূত।
