পানি ও গ্যাস টিউব উৎপাদনের জন্য 114- 406 MM টিউব তৈরির মেশিন, API পাইপ তৈরি



টিউব গঠন মেশিন স্পেসিফিকেশন



1. পাইপ OD(বৃত্তাকার):114mm-406mm

2. প্রাচীর বেধ: 4.0-16.0 মিমি

3. দৈর্ঘ্য: 4-12 মি

4. গতি: 40 মি/মিনিট



জন্য মৌলিক প্রয়োজনীয়তাক্রেতা এল:

ইস্পাত রেখাচিত্রমালা	উপাদান	নিম্ন-কার্বন ইস্পাত, কম খাদ ইস্পাত:,σs≤345mpa,σb≤610mpa
	আইডি	Φ350~Φ450 মিমি
	OD	Φ600 ~ 1000 মিমি
	প্রস্থ	350~1275 মিমি
	পুরুত্ব	4.0-16 মিমি
	সর্বোচ্চ ওজন	≤25000KGS



পণ্য ওভারভিউ

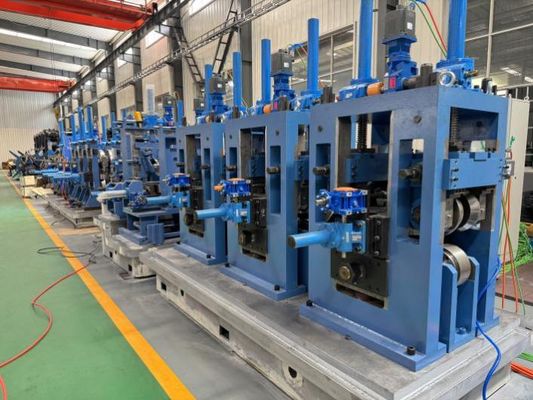

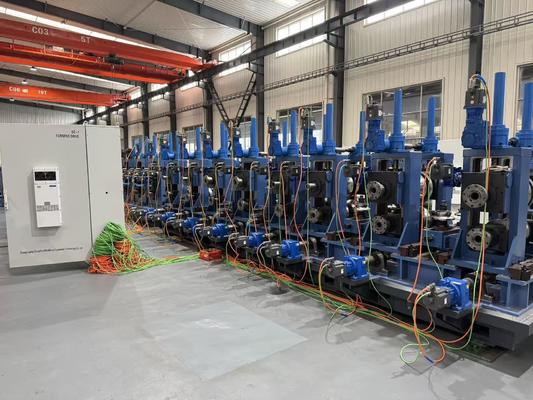

এপিআই পাইপ উৎপাদনের জন্য হাই স্পিড টিউব ফর্মিং মেশিন হল একটি উচ্চ-নির্ভুল ERW পাইপ উত্পাদন সমাধান যা বিশেষভাবে তেল ট্রান্সমিশন, প্রাকৃতিক গ্যাস পরিবহন, জলের পাইপলাইন, পেট্রোকেমিক্যাল প্রকল্প এবং শক্তি পরিকাঠামোতে ব্যবহৃত API-মান ইস্পাত পাইপ তৈরির জন্য তৈরি করা হয়েছে।

এপিআই পাইপ উৎপাদনের জন্য সাধারণ নির্মাণের টিউবিংয়ের চেয়ে অনেক বেশি কঠোর মাত্রিক সহনশীলতা, জোড়ের অখণ্ডতা এবং যান্ত্রিক কর্মক্ষমতা প্রয়োজন। উচ্চ উত্পাদন দক্ষতা বজায় রেখে নির্মাতাদের অবশ্যই ধারাবাহিকভাবে API 5L PSL1 এবং PSL2 এর মতো মান পূরণ করতে হবে।

আমাদের হাই-স্পিড এপিআই পাইপ মিল সঠিকভাবে রোল গঠন প্রযুক্তি, উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং সিস্টেম, স্বয়ংক্রিয় সাইজিং কন্ট্রোল, এবং বুদ্ধিমান মনিটরিং সিস্টেমগুলিকে একীভূত করে যাতে পাইপলাইন অ্যাপ্লিকেশনের চাহিদার জন্য উপযুক্ত উচ্চ-মানের ERW পাইপের স্থিতিশীল উত্পাদন নিশ্চিত করা যায়।

উপসংহার:তেল ও গ্যাস সেক্টরকে লক্ষ্য করে নির্মাতাদের জন্য, উৎপাদন স্থিতিশীলতা এবং ঢালাই গুণমান একা গতির চেয়ে বেশি গুরুত্বপূর্ণ। একটি সঠিকভাবে প্রকৌশলী API পাইপ মিল সরাসরি পণ্যের যোগ্যতার হার এবং দীর্ঘমেয়াদী লাভজনকতা নির্ধারণ করে।

কারণ

কেন এপিআই পাইপ উৎপাদন স্ট্যান্ডার্ড পাইপ উৎপাদনের চেয়ে বেশি কঠিন?

তেল ও গ্যাসের বাজারে প্রবেশকারী অনেক নির্মাতা আবিষ্কার করেন যে এপিআই পাইপ তৈরি করা সাধারণ স্ট্রাকচারাল টিউব উৎপাদনের চেয়ে উল্লেখযোগ্যভাবে বেশি চ্যালেঞ্জিং।

উচ্চ শক্তি ইস্পাত গঠন চ্যালেঞ্জ তৈরি করে

API-গ্রেড উপকরণ প্রায়ই অন্তর্ভুক্ত:

• X42
• X52
• X60
• X70

এই উপকরণগুলির উচ্চ ফলন শক্তি রয়েছে এবং গঠন পদ্ধতিতে আরও বেশি চাপ রয়েছে।

অপর্যাপ্ত রোল ডিজাইনের কারণে হতে পারে:

• প্রান্ত buckling
• সারফেস স্ক্র্যাচ
• দরিদ্র বৃত্তাকার
• অবশিষ্ট চাপ ঘনত্ব

ঢালাই ত্রুটিগুলি গুরুতর হয়ে ওঠে

পাইপলাইন অ্যাপ্লিকেশন চাপের মধ্যে কাজ করে।

এমনকি ছোটখাটো ঢালাই ত্রুটির কারণ হতে পারে:

• ফুটো
• ক্র্যাক প্রচার
• ক্লান্তি জীবন হ্রাস
• পণ্য প্রত্যাখ্যান

টাইট মাত্রিক সহনশীলতা প্রয়োজনীয়তা

পাইপলাইন ঠিকাদারদের কঠোর নিয়ন্ত্রণ প্রয়োজন:

• ব্যাস বাইরে
• প্রাচীর বেধ
• সরলতা
• ওভালিটি

নির্দিষ্টকরণের বাইরে বিচ্যুতি ক্ষেত্র ইনস্টলেশন প্রতিরোধ করতে পারে।

গ্লোবাল কোয়ালিটি স্ট্যান্ডার্ড বৃদ্ধি করা

তেল এবং গ্যাস প্রকল্পগুলির ক্রমবর্ধমান প্রয়োজন:

• API 5L সম্মতি
• অতিস্বনক পরীক্ষা
• হাইড্রোস্ট্যাটিক পরীক্ষা
• ঢালাই seam পরিদর্শন

অনেক প্রচলিত টিউব মিল এই প্রয়োজনীয়তাগুলি ধারাবাহিকভাবে পূরণ করার জন্য সংগ্রাম করে।

সমাধান

উচ্চ নির্ভুলতা API পাইপ উত্পাদন সমাধান

আমাদের ERW টিউব মিল বিশেষভাবে API-গ্রেড পাইপ উৎপাদনের সাথে যুক্ত চ্যালেঞ্জগুলি সমাধান করার জন্য ডিজাইন করা হয়েছে।

যথার্থ রোল গঠন প্রযুক্তি

অ্যাডভান্সড রোল পাস ইঞ্জিনিয়ারিং স্ট্রিপ জুড়ে সমানভাবে চাপ তৈরি করে।

সুবিধার মধ্যে রয়েছে:

• উন্নত পাইপ বৃত্তাকার
• উপাদান চাপ হ্রাস
• ভাল ঝালাই প্রান্ত প্রস্তুতি
• উচ্চতর মাত্রিক সামঞ্জস্য

উচ্চ ফ্রিকোয়েন্সি ঢালাই সিস্টেম

উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং ইউনিট স্ট্রিপ প্রান্ত বরাবর ঘনীভূত গরম প্রদান করে।

সুবিধার মধ্যে রয়েছে:

• গভীর জোড় অনুপ্রবেশ
• সামঞ্জস্যপূর্ণ ফিউশন গুণমান
• তাপ প্রভাবিত অঞ্চল হ্রাস
• উচ্চতর seam শক্তি

অনলাইন ওয়েল্ড মনিটরিং

ঐচ্ছিক পরিদর্শন সিস্টেম অন্তর্ভুক্ত:

• এডি কারেন্ট টেস্টিং (ECT)
• অতিস্বনক পরীক্ষা (UT)
• ঢালাই seam ট্র্যাকিং
• ইনফ্রারেড তাপমাত্রা পর্যবেক্ষণ

এই সিস্টেমগুলি মান নিয়ন্ত্রণ উন্নত করে এবং ত্রুটির হার কমায়।

যথার্থ সাইজিং এবং সোজা করা

একাধিক সাইজিং স্ট্যান্ড নিশ্চিত করে:

• সঠিক বাইরে ব্যাস
• চমৎকার সরলতা
• নিয়ন্ত্রিত ওভালিটি
• ভাল ক্ষেত্র ইনস্টলেশন কর্মক্ষমতা

বুদ্ধিমান অটোমেশন

পিএলসি নিয়ন্ত্রণ ব্যবস্থা সক্ষম করে:

• রেসিপি স্টোরেজ
• স্বয়ংক্রিয় পরামিতি সমন্বয়
• উৎপাদন তথ্য লগিং
• ত্রুটি নির্ণয়

এটি মানুষের ত্রুটি হ্রাস করে এবং উত্পাদনের ধারাবাহিকতা উন্নত করে।

স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
পাইপ ব্যাস পরিসীমা	Φ114 মিমি – Φ219 মিমি
প্রাচীর বেধ পরিসীমা	3.0 মিমি - 10.0 মিমি
ইস্পাত গ্রেড	API X42–X70
উৎপাদন গতি	80 মি/মিনিট পর্যন্ত
ঢালাই প্রকার	উচ্চ ফ্রিকোয়েন্সি ERW
গঠন পদ্ধতি	ক্রমাগত রোল গঠন
দৈর্ঘ্য নির্ভুলতা	±3 মিমি
ব্যাস সহনশীলতা	API 5L অনুযায়ী
কন্ট্রোল সিস্টেম	PLC + HMI
পরীক্ষার বিকল্প	ইউটি, ইসিটি, হাইড্রো টেস্ট
পাওয়ার সাপ্লাই	380V / 50Hz / 3 ফেজ
বার্ষিক উৎপাদন ক্ষমতা	120,000 টন পর্যন্ত

চূড়ান্ত কনফিগারেশন API পাইপ স্পেসিফিকেশন এবং গ্রাহক উত্পাদন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

আবেদন

তেল ট্রান্সমিশন পাইপলাইন

দূর-দূরত্বের পাইপলাইন নেটওয়ার্ক জুড়ে অপরিশোধিত তেল পরিবহনের জন্য ব্যবহৃত হয় যেখানে জোড়ের অখণ্ডতা অপরিহার্য।

প্রাকৃতিক গ্যাস পাইপলাইন

প্রাকৃতিক গ্যাস ট্রান্সমিশন প্রকল্পের জন্য উপযুক্ত উচ্চ-শক্তির ERW পাইপ তৈরি করে।

পেট্রোকেমিক্যাল শিল্প

শোধনাগার এবং রাসায়নিক উদ্ভিদ পাইপিং সিস্টেমের জন্য প্রযোজ্য নির্ভরযোগ্য চাপ প্রতিরোধের প্রয়োজন।

জল সঞ্চালন প্রকল্প

পৌর এবং শিল্প জল পরিবহন অবকাঠামো জন্য উপযুক্ত.

শক্তি অবকাঠামো

ব্যাপকভাবে ব্যবহৃত:

• এলএনজি প্রকল্প
• বিদ্যুৎ উৎপাদন সুবিধা
• হাইড্রোজেন পরিবহন উন্নয়ন প্রকল্প
• অফশোর সাপোর্ট সুবিধা

কিভাবে এটা কাজ করে

API পাইপ উত্পাদন প্রক্রিয়া

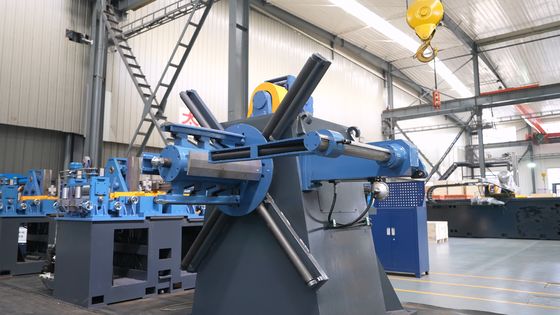

ধাপ 1: Uncoiling

ইস্পাত কয়েল লোড করা হয় এবং ক্রমাগত উত্পাদন লাইনে খাওয়ানো হয়।

ধাপ 2: শিয়ারিং এবং ঢালাই শেষ করুন

নিরবচ্ছিন্ন উত্পাদন বজায় রাখার জন্য কয়েলের প্রান্তগুলি যুক্ত করা হয়।

ধাপ 3: অ্যাকিউমুলেটর স্টোরেজ

কুণ্ডলী পরিবর্তনের সময় সঞ্চয়কারী ক্রমাগত স্ট্রিপ ফিডিং প্রদান করে।

ধাপ 4: গঠন

একাধিক ফর্মিং স্ট্যান্ড ধীরে ধীরে ফ্ল্যাট স্ট্রিপকে একটি নলাকার টিউবে রূপান্তরিত করে।

ধাপ 5: উচ্চ ফ্রিকোয়েন্সি ঢালাই

ফালা প্রান্তগুলি উচ্চ-ফ্রিকোয়েন্সি কারেন্ট ব্যবহার করে উত্তপ্ত করা হয় এবং চাপে একসাথে নকল করা হয়।

ধাপ 6: জপমালা অপসারণ

উন্নত প্রবাহ বৈশিষ্ট্যের জন্য অভ্যন্তরীণ এবং বাহ্যিক জোড় জপমালা সরানো হয়।

ধাপ 7: আকার এবং সোজা করা

পাইপটি চূড়ান্ত মাত্রায় ক্রমাঙ্কিত হয়।

ধাপ 8: পরিদর্শন এবং পরীক্ষা

ঐচ্ছিক সিস্টেমগুলি সম্পাদন করে:

• অতিস্বনক পরীক্ষা
• এডি বর্তমান টেস্টিং
• হাইড্রোস্ট্যাটিক পরীক্ষা
• মাত্রিক পরিদর্শন

ধাপ 9: উড়ন্ত করাত কাটা

পাইপগুলি গ্রাহক-নির্দিষ্ট দৈর্ঘ্যে কাটা হয়।

ধাপ 10: প্যাকিং এবং চালান

সমাপ্ত পণ্য ডেলিভারি বা ডাউনস্ট্রিম প্রক্রিয়াকরণের জন্য প্রস্তুত করা হয়।

কিভাবে চয়ন করুন

কিভাবে সঠিক API পাইপ উৎপাদন লাইন নির্বাচন করবেন

প্রয়োজনীয় পাইপ ব্যাস সংজ্ঞায়িত করুন

বিভিন্ন বাজারে বিভিন্ন আকার পরিসীমা প্রয়োজন.

যেমন:

• তেল সংগ্রহের পাইপলাইন
• ট্রান্সমিশন পাইপলাইন
• জল পরিবহন পাইপলাইন

সব বিভিন্ন কনফিগারেশন প্রয়োজন.

ইস্পাত গ্রেড প্রয়োজনীয়তা নিশ্চিত করুন

X60 এবং X70 এর মতো উচ্চ-গ্রেডের উপকরণগুলির জন্য শক্তিশালী গঠন এবং ঢালাই ক্ষমতা প্রয়োজন।

পরিদর্শন প্রয়োজনীয়তা মূল্যায়ন

API PSL2 সার্টিফিকেশন প্রয়োজন এমন প্রকল্পগুলির জন্য সাধারণত অতিরিক্ত পরীক্ষার সরঞ্জামের প্রয়োজন হয়।

ভবিষ্যতে উৎপাদন সম্প্রসারণ বিবেচনা করুন

আপগ্রেড ক্ষমতা সহ একটি মেশিন নির্বাচন ভবিষ্যতে বিনিয়োগ খরচ হ্রাস করে।

উৎপাদন ক্ষমতা মূল্যায়ন

বার্ষিক উৎপাদন লক্ষ্যমাত্রা অনুযায়ী লাইনের গতি এবং মিলের আকার চয়ন করুন।

সুপারিশ:সর্বোত্তম এপিআই পাইপ মিলটি অগত্যা দ্রুততম মেশিন নয়, তবে একটি যা উত্পাদন দক্ষতা সর্বাধিক করার সময় ধারাবাহিকভাবে মানের মান পূরণ করে।

কেন Zhongyue ধাতুবিদ্যা সরঞ্জাম চয়ন করুন

ERW পাইপ উৎপাদনে ব্যাপক অভিজ্ঞতা

Zhangjiagang Zhongyue ধাতুবিদ্যা সরঞ্জাম প্রযুক্তি কোং, লিমিটেড বিশেষজ্ঞ:

• ERW পাইপ মিলস
• API পাইপ উত্পাদন লাইন
• স্কয়ার টিউব মিলস
• স্কয়ার (DFT) মিলস থেকে সরাসরি গঠন

ইঞ্জিনিয়ারিং দক্ষতা

আমাদের প্রযুক্তিগত দল প্রদান করে:

• রোল পাস ডিজাইন
• কারখানার লেআউট পরিকল্পনা
• ইনস্টলেশন তত্ত্বাবধান
• কমিশনিং পরিষেবা
• অপারেটর প্রশিক্ষণ

আন্তর্জাতিক প্রকল্পের অভিজ্ঞতা

আমাদের সরঞ্জাম জুড়ে গ্রাহকদের সরবরাহ করা হয়েছে:

• ভারত
• মধ্যপ্রাচ্য
• আফ্রিকা
• রাশিয়া
• দক্ষিণ-পূর্ব এশিয়া

নির্ভরযোগ্য মানের নিশ্চয়তা

প্রতিটি উত্পাদন লাইন চালানের আগে যান্ত্রিক পরীক্ষা, বৈদ্যুতিক পরিদর্শন এবং ট্রায়াল অপারেশনের মধ্য দিয়ে যায়।

FAQ

1. এই মেশিনটি কি API 5L PSL2 পাইপ তৈরি করতে পারে?

হ্যাঁ। API 5L PSL2 উত্পাদন প্রয়োজনীয়তা সমর্থন করার জন্য উত্পাদন লাইন উন্নত পরিদর্শন সিস্টেমের সাথে কনফিগার করা যেতে পারে।

2. কি ইস্পাত গ্রেড প্রক্রিয়া করা যেতে পারে?

মেশিনটি চূড়ান্ত কনফিগারেশনের উপর নির্ভর করে API X42, X52, X60 এবং X70 উপকরণগুলি প্রক্রিয়া করতে পারে।

3. কি পরিদর্শন সিস্টেম পাওয়া যায়?

ঐচ্ছিক সিস্টেমের মধ্যে UT, ECT, হাইড্রোস্ট্যাটিক টেস্টিং, ওয়েল্ড সীম পর্যবেক্ষণ, এবং মাত্রিক পরিমাপ অন্তর্ভুক্ত।

4. কি উত্পাদন গতি অর্জন করা যেতে পারে?

পাইপের আকার এবং প্রাচীরের বেধের উপর নির্ভর করে, API মানের প্রয়োজনীয়তা বজায় রাখার সময় প্রতি মিনিটে 80 মিটার পর্যন্ত গতি অর্জন করা যেতে পারে।

5. উৎপাদন লাইন কি তেল এবং গ্যাস পাইপলাইন প্রকল্পের জন্য উপযুক্ত?

হ্যাঁ। মেশিনটি বিশেষভাবে তেল, গ্যাস, পেট্রোকেমিক্যাল এবং শক্তি অবকাঠামো প্রকল্পে ব্যবহৃত ERW পাইপ তৈরির জন্য ডিজাইন করা হয়েছে।

উপসংহার

এপিআই পাইপ উত্পাদন সাধারণ টিউব গঠন ক্ষমতার চেয়ে বেশি দাবি করে। আজকের তেল ও গ্যাসের বাজারে প্রতিযোগিতা করার জন্য নির্মাতাদের সুনির্দিষ্ট গঠন প্রযুক্তি, স্থিতিশীল উচ্চ-ফ্রিকোয়েন্সি ঢালাই, কঠোর মাত্রিক নিয়ন্ত্রণ এবং নির্ভরযোগ্য পরিদর্শন ব্যবস্থা প্রয়োজন। একটি উচ্চ-গতির, উচ্চ-নির্ভুলতা API পাইপ মিল আন্তর্জাতিক মান পূরণের জন্য প্রয়োজনীয় উত্পাদনের ধারাবাহিকতা প্রদান করে, প্রত্যাখ্যানের হার কমাতে এবং দীর্ঘমেয়াদী লাভজনকতা উন্নত করে।
